Monoestable compensado (CIR24293S)

Written by: Newton C. Braga
Category: Banco de circuitos

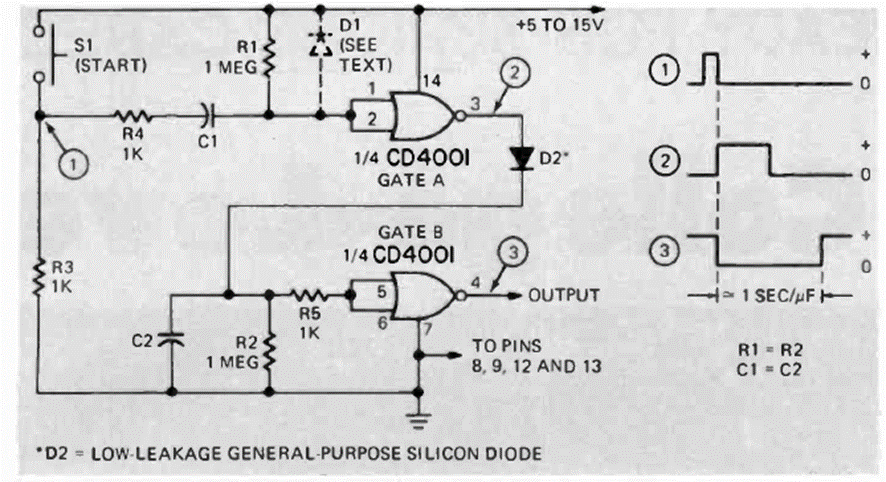

Este circuito lo encontramos en la revista Radio Electronics de noviembre de 1974. Los capacitores determinan el tiempo de salida y lo normal es obtener 1 segundo por cada uF utilizado.




| Clique na imagem para ampliar |
