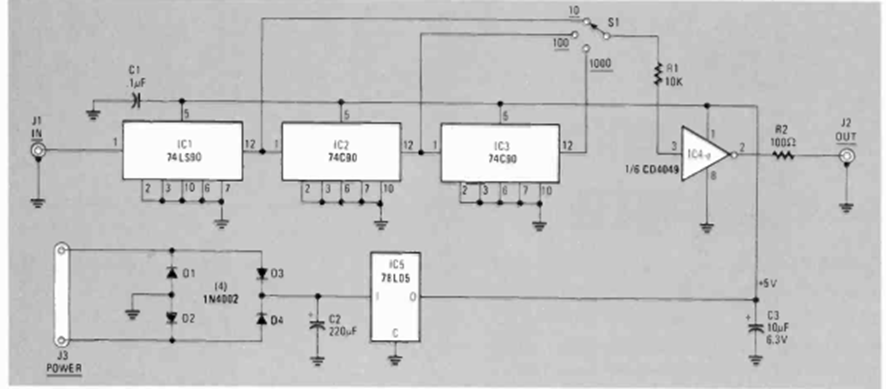

Este circuito TTL consta de un divisor o convertidor de frecuencia que tiene los valores seleccionados mediante un interruptor. El circuito es de una Radio Electrónica de diciembre de 1980 y debe alimentarse con una tensión de 5 V.
