Detector diferencial para relé (CIR24048S)

Written by: Newton C. Braga
Category: Banco de circuitos

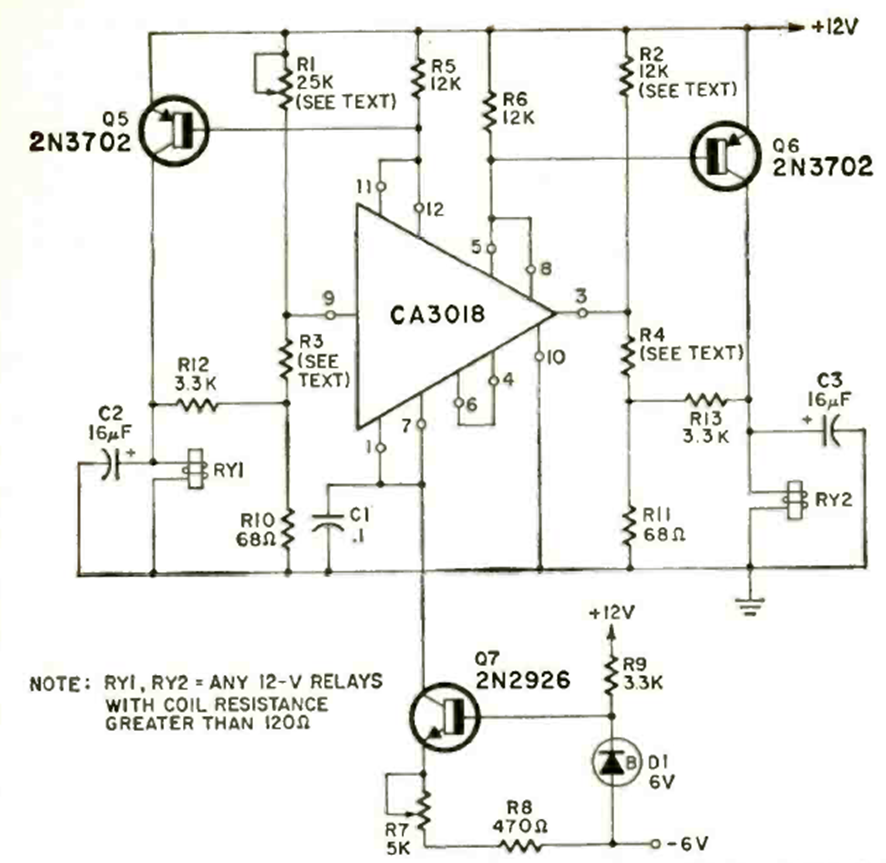

Encontramos este circuito en la revista Radio Electronics de octubre de 1970. Utiliza el entonces nuevo circuito integrado CA3018 de RCA. Algunos resistores deben estar pareados para obtener el mejor rendimiento.




| Clique na imagem para ampliar |
