Prueba de fuga para capacitores (CIR24921S)

Written by: Newton C. Braga
Category: Banco de circuitos

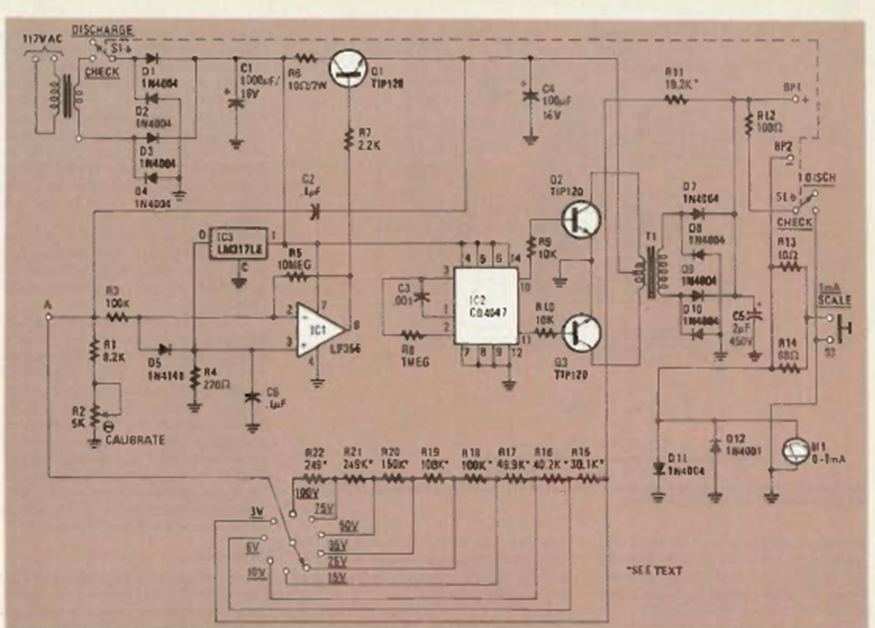

Este circuito es de una revista de Radio Electronics de mayo de 1986. Observe los voltajes aplicados a los capacitores, teniendo cuidado de que el capacitor bajo prueba los soporte.




| Clique na imagem para ampliar |
