Sirena pulsante para alarma (CIR24348S)

Written by: Newton C. Braga
Category: Banco de circuitos

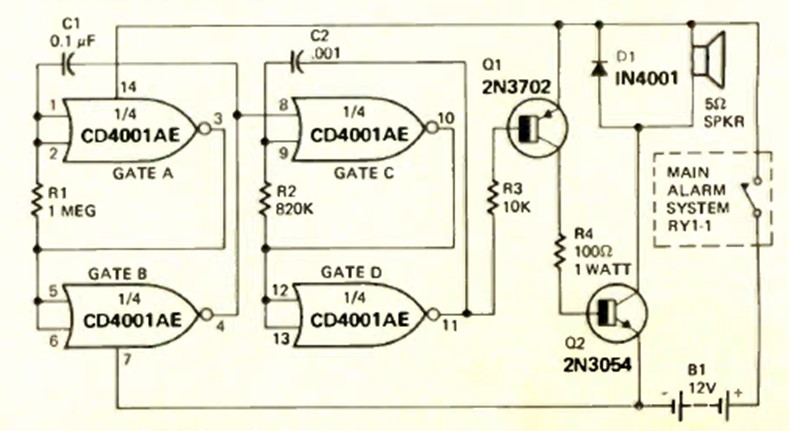

Este circuito fue encontrado en la revista Radio Electronics de julio de 1975. La potencia depende del transistor grande y de los efectos de los capacitores C1 y C2.




| Clique na imagem para ampliar |
