Sirena de doble tono 10W (CIR24349S)

Written by: Newton C. Braga
Category: Banco de circuitos

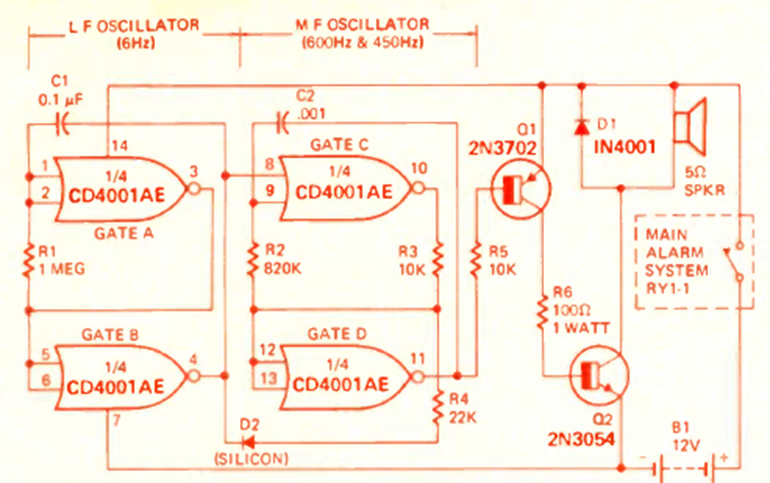

Este potente circuito de alarma se encontró en la revista Radio Electronics de julio de 1975. El transistor de salida determina la potencia y debe estar equipado con un disipador de calor.




| Clique na imagem para ampliar |
