Alarma con apagado (CIR24331S)

Written by: Newton C. Braga
Category: Banco de circuitos

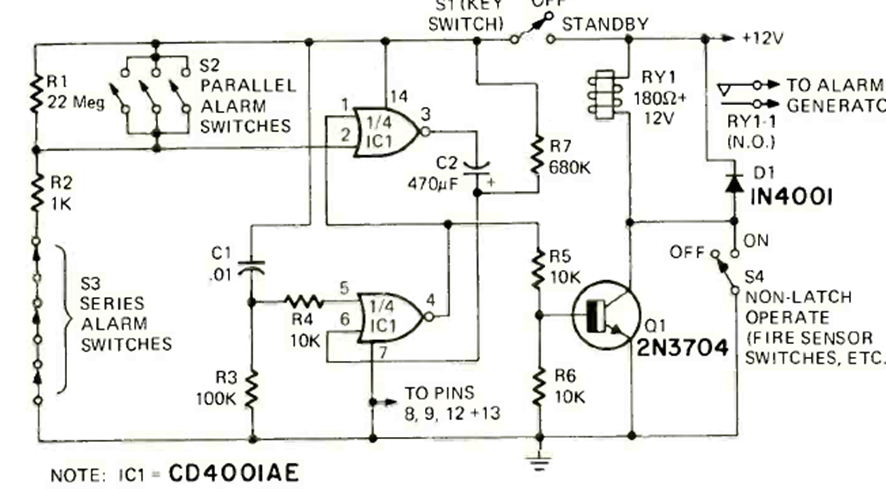

Esta alarma con apagado automático fue encontrada en la revista Radio Electronics de abril de 1975. El tiempo de activación viene dado por C1 y R3. La alarma utiliza sensores en serie y en paralelo.




| Clique na imagem para ampliar |
