Oscilador disparado 4011 (CIR24810S)

Written by: Newton C. Braga
Category: Banco de circuitos

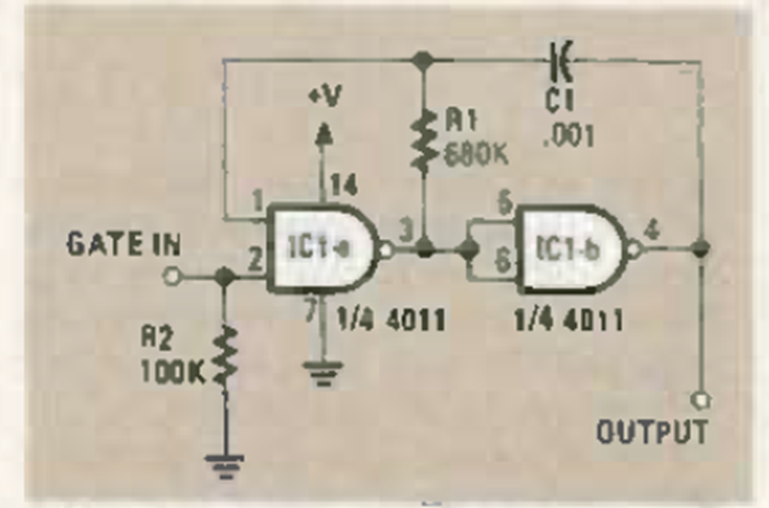

Encontramos este circuito en la revista Radio Electronics de noviembre de 1984. La frecuencia básica viene dada por C1. La alimentación puede ser entre 3 y 12 V.




| Clique na imagem para ampliar |
