555 con ciclo activo (CIR24857S)

Written by: Newton C. Braga
Category: Banco de circuitos

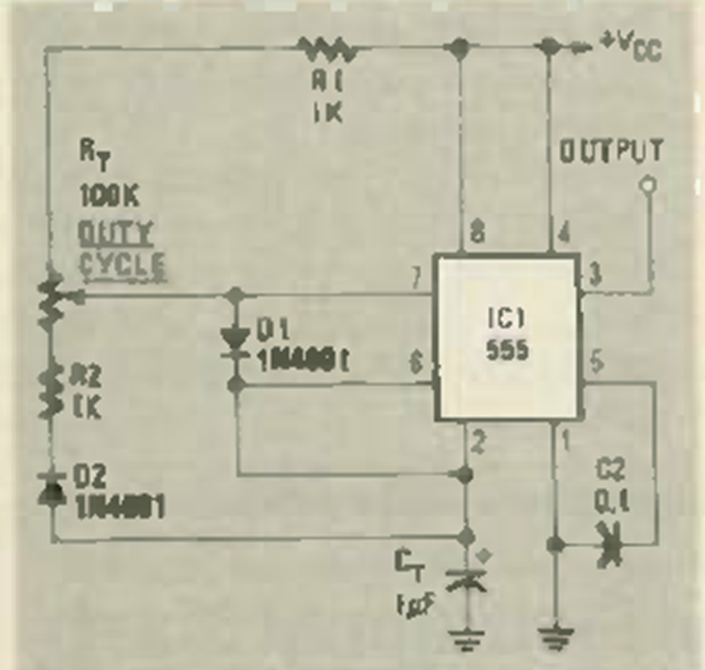

Este circuito permite variar el ciclo activo sin cambiar la frecuencia. Una aplicación interesante para controles PWM. El circuito es de una revista Radio Electronics de julio de 1985.




| Clique na imagem para ampliar |
