Encendido electrónico Delta (CIR24260S)

Written by: Newton C. Braga
Category: Banco de circuitos

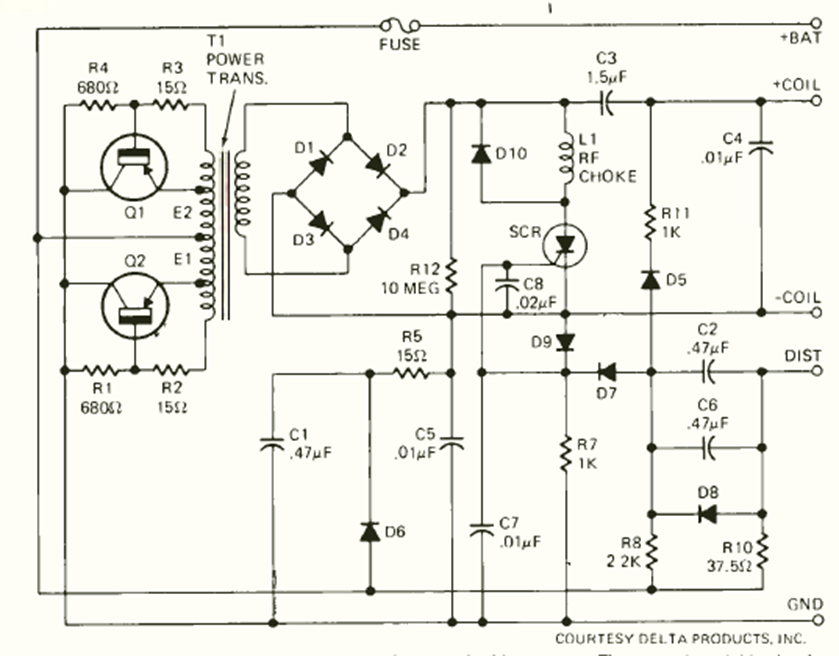

Este circuito de Delta Products se publicó en la revista Radio Electronics en mayo de 1974. El circuito consta de un encendido por descarga capacitiva para vehículos de 12 V.




| Clique na imagem para ampliar |
