Generador de señal (CIR24793S)

Written by: Newton C. Braga
Category: Banco de circuitos

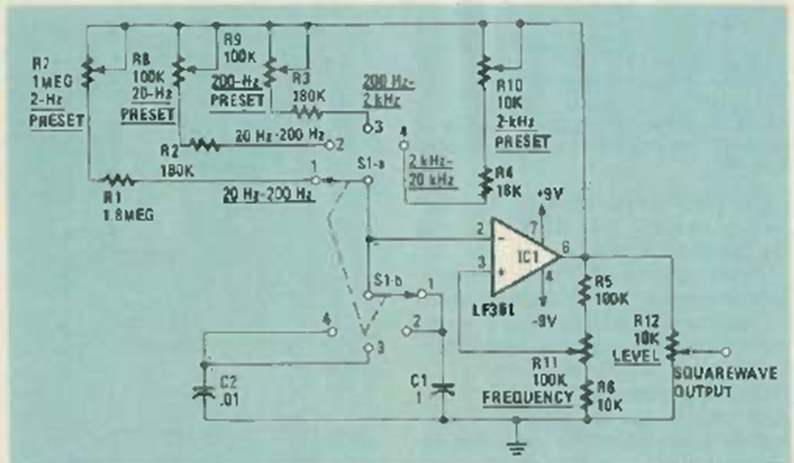

Este circuito genera señales rectangulares de 2 Hz a 20 kHz utilizando un amplificador operacional. El circuito es de una Radio Electronics del año 1984. La alimentación debe ser simétrica.
