Generador de impulsos y rampa XR2206 (CIR24467S)

Written by: Newton C. Braga
Category: Banco de circuitos

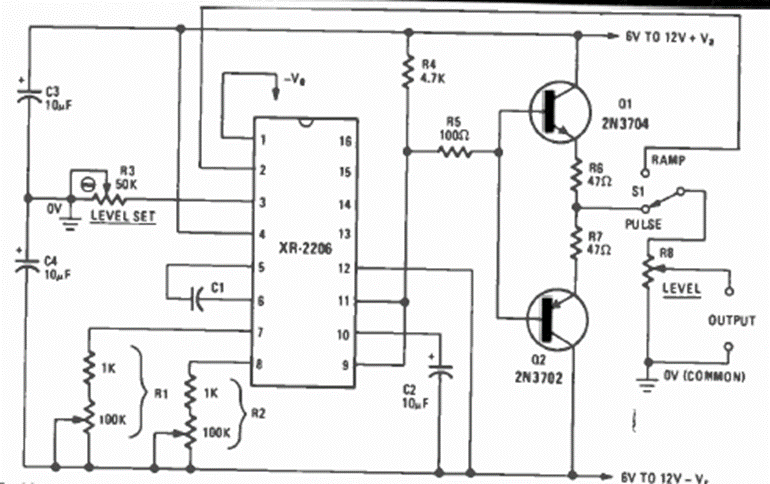

Este interesante circuito de banco fue encontrado en la revista Radio Electronics de mayo de 1977. El circuito tiene ajuste de frecuencia y la forma de onda se selecciona mediante un interruptor.




| Clique na imagem para ampliar |
