Flash de xenón (CIR24993S)

Written by: Newton C. Braga
Category: Banco de circuitos

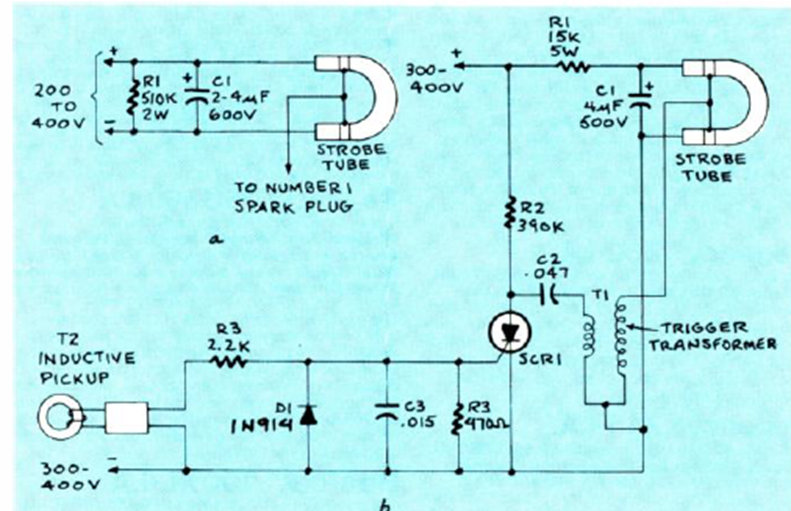

Lo encontramos en la revista Radio Electronics de mayo de 1987. Dispara una lámpara de xenón desde un sensor inductivo. El circuito necesita de 200 a 400 V CC para funcionar.




| Clique na imagem para ampliar |
