Comparador de 4 canales (CIR24584S)

Written by: Newton C. Braga
Category: Banco de circuitos

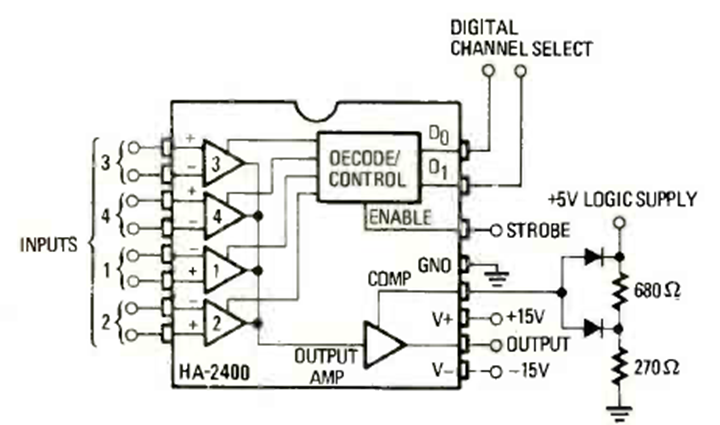

La base de este circuito es el HA2400 lanzado en su momento. El circuito es de una revista de Radio Electronics de marzo de 1980. La fuente de alimentación debe ser simétrica de 15 V.




| Clique na imagem para ampliar |
