Modulador AM XR2208 (CIR24505S)

Written by: Newton C. Braga
Category: Banco de circuitos

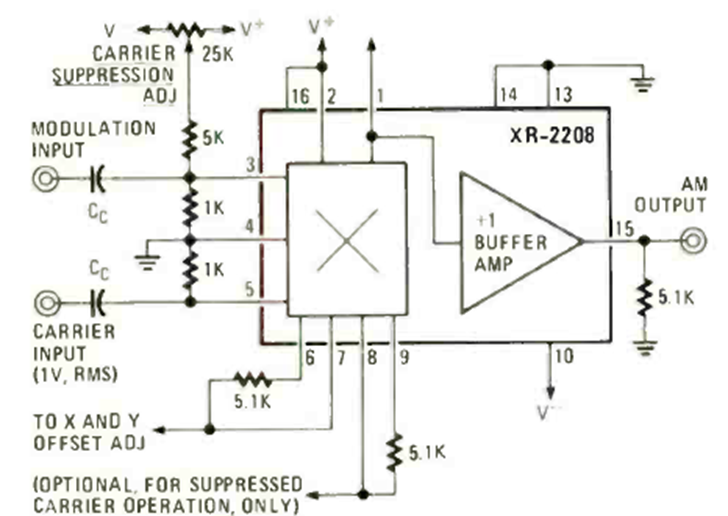

Este circuito lo encontramos en la revista Radio Electronics de abril de 1978. La alimentación debe ser simétrica y la frecuencia máxima recomendada es del orden de 10 MHz.




| Clique na imagem para ampliar |
