Marcador musical (CIR24837S)

Written by: Newton C. Braga
Category: Banco de circuitos

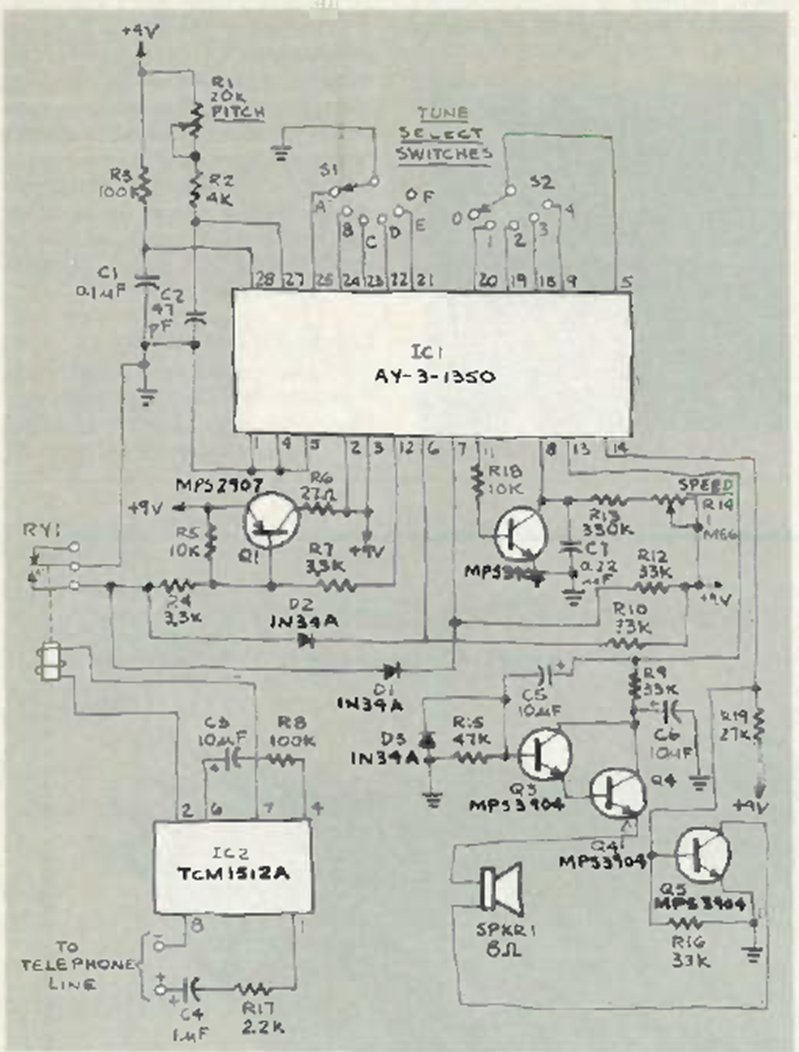

Este circuito fue encontrado en la revista Radio Electronics de febrero de 1985. Está basado en un generador de melodías AY-3-1350 común en la época. Se adapta únicamente a líneas analógicas.




| Clique na imagem para ampliar |
