Indicador de teléfono ocupado (CIR24386S)

Written by: Newton C. Braga
Category: Banco de circuitos

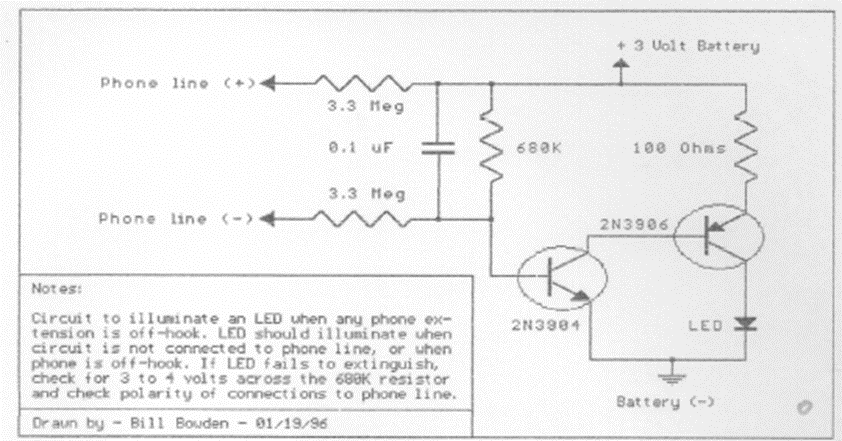

Este circuito para teléfonos analógicos de los años 90 se encontró en documentación de la época. Enciende un LED remoto cuando la extensión está en uso.




| Clique na imagem para ampliar |
