Monitor de humedad (CIR24903S)

Written by: Newton C. Braga
Category: Banco de circuitos

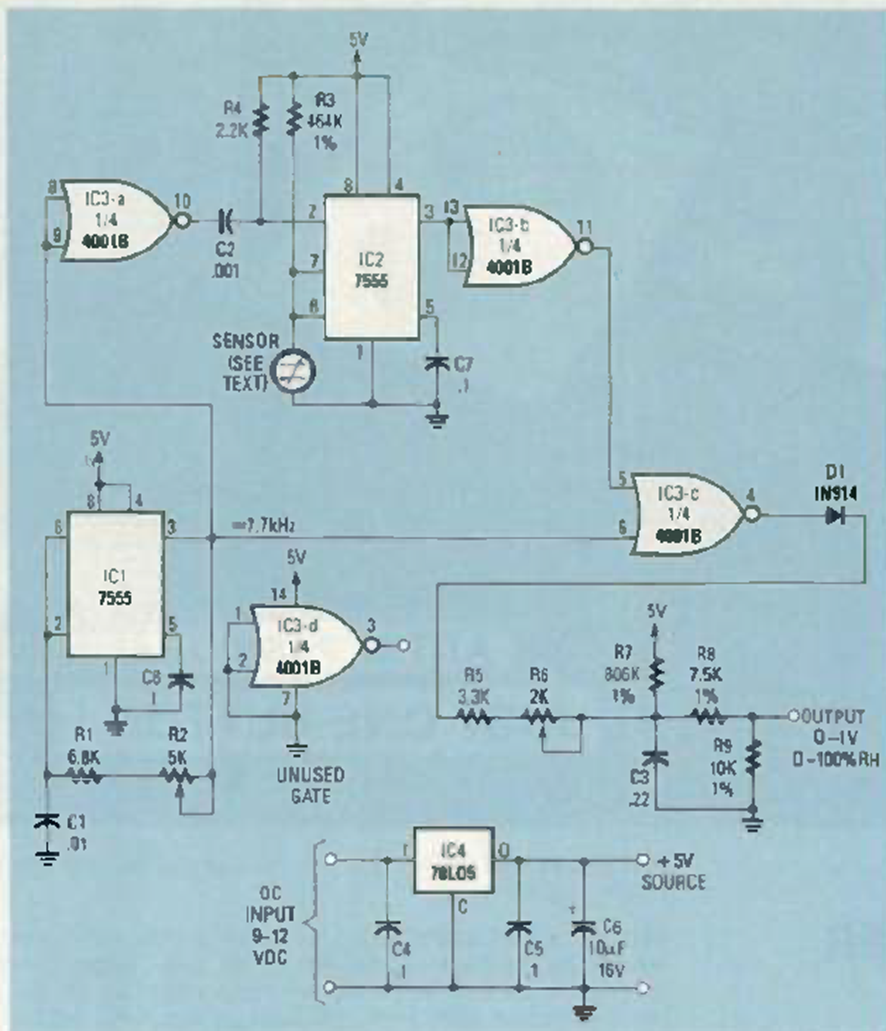

Utilizando un sensor de la época, este circuito se encontró en la revista Radio Electronics de febrero de 1986. El sensor es de Philips en ese momento.




| Clique na imagem para ampliar |
