Amplificador de fonógrafo (CIR23798S)

Written by: Newton C. Braga
Category: Banco de circuitos

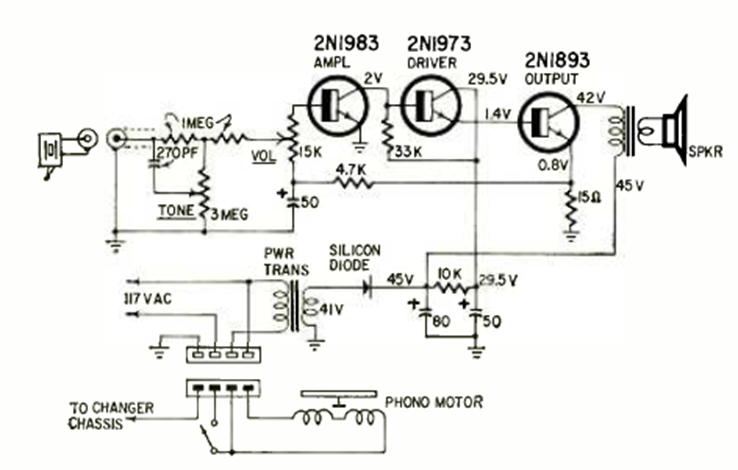

Este circuito amplificador de audio se encontró en la revista Radio Electronics de junio de 1966. El circuito es de tipo RCA comercial y funciona con la red eléctrica.




| Clique na imagem para ampliar |
