Fuente de alimentación con regulación zener (CIR23389S)

Written by: Newton C. Braga
Category: Banco de circuitos

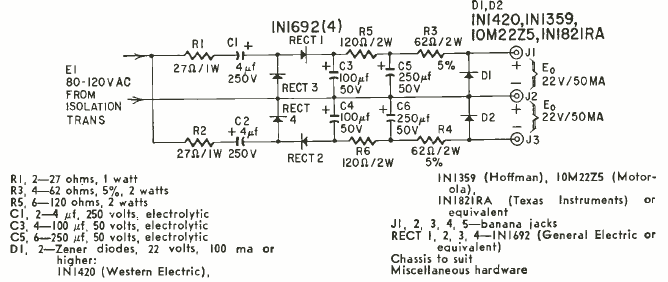

Este sencillo circuito de baja corriente se encontró en una revista de Radio Electronics de agosto de 1960. El circuito no utiliza transistores en la regulación, sino sólo zeners directamente.




| Clique na imagem para ampliar |
