Sonido de sirena (CIR23897S)

Written by: Newton C. Braga
Category: Banco de circuitos

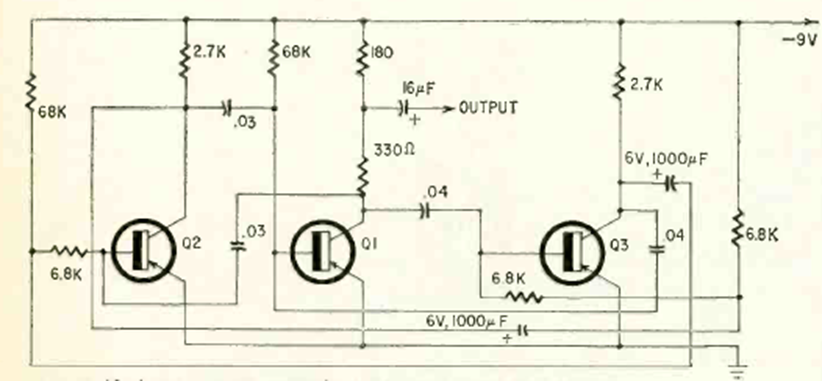

Este circuito genera un sonido de sirena. Fue encontrado en la revista Radio Electronics de abril de 1969. La señal de salida debe aplicarse a un amplificador externo.




| Clique na imagem para ampliar |
