Transceptor FM de diodo túnel (CIR23553S)

Written by: Newton C. Braga
Category: Banco de circuitos

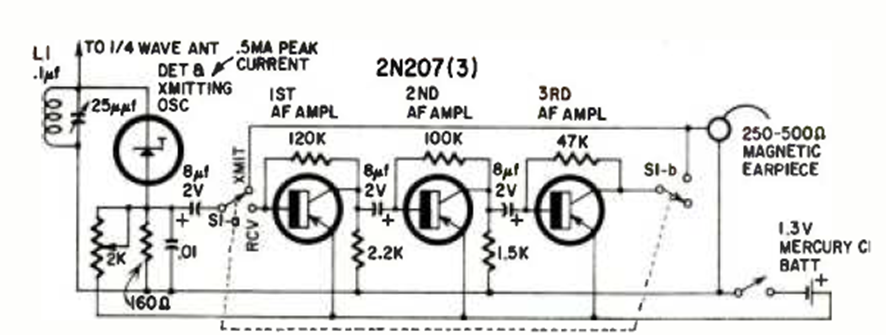

Este sencillo circuito de 3 transistores para escuchar con auriculares de corto alcance se encontró en una Radio Electronics de noviembre de 1962. Los auriculares también funcionan como micrófono.




| Clique na imagem para ampliar |
