Generador de audio CK722 (CIR23360S)

Written by: Newton C. Braga
Category: Banco de circuitos

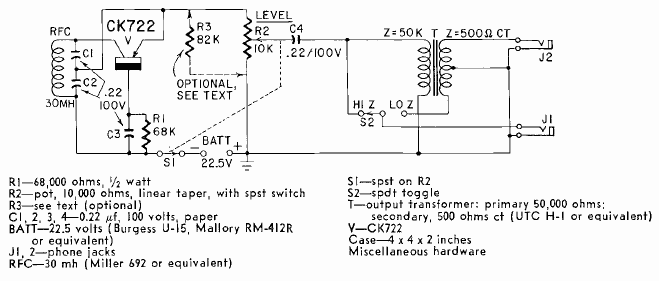

Este circuito es de una Radio Electrónica de marzo de 1960. El generador funciona con una batería de 22,5 V, generando señales de buena intensidad determinadas por el circuito LC.




| Clique na imagem para ampliar |
