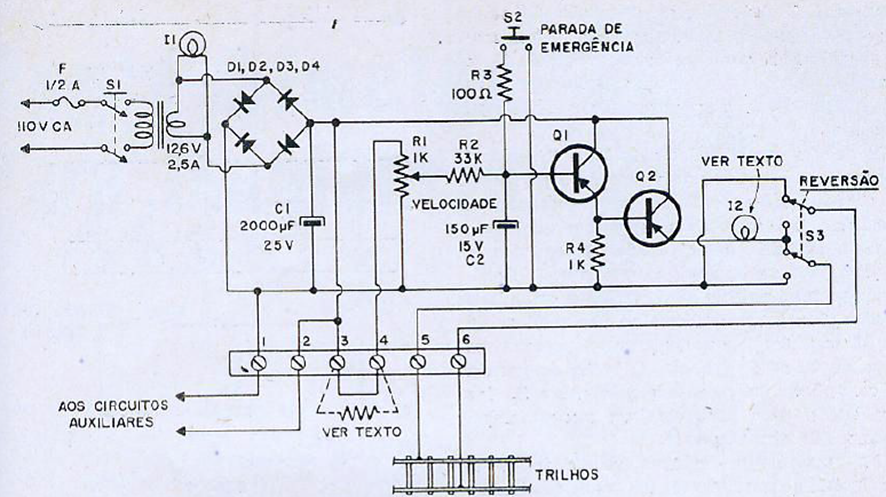

Este circuito proviene de la documentación de 1965, pero hoy en día se puede implementar fácilmente utilizando transistores modernos. Podemos usar BD136 para Q1 y TIP42 para Q2. El TIP debe estar equipado con un disipador de calor.
