Inversor de 50W (CIR23886S)

Written by: Newton C. Braga
Category: Banco de circuitos

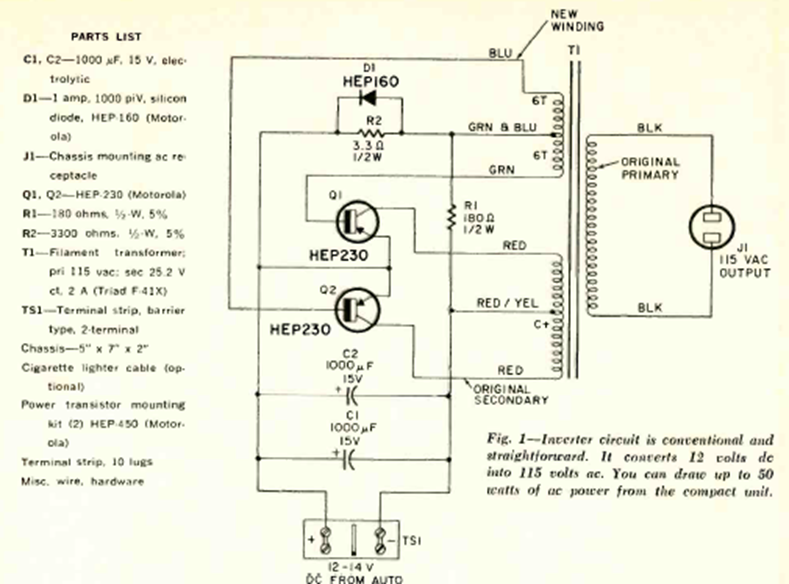

Este circuito suministra un voltaje de 115 VCA (no perfectamente sinusoidal) desde la batería de un automóvil. El circuito es de una Radio Electronics de diciembre de 1968.




| Clique na imagem para ampliar |
