Disparador de pulso único (CIR23875S)

Written by: Newton C. Braga
Category: Banco de circuitos

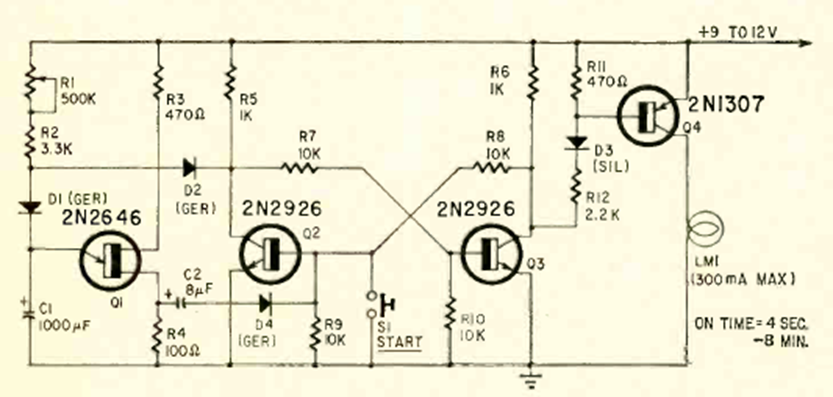

Utilizando el 2N2646 se encontró este circuito en una revista de Radio Electronics de julio de 1968. Los transistores son de la época y la lámpara se puede sustituir por un LED de alta potencia en versión actual.




| Clique na imagem para ampliar |
