Luces Rítmicas (CIR23887S)

Written by: Newton C. Braga
Category: Banco de circuitos

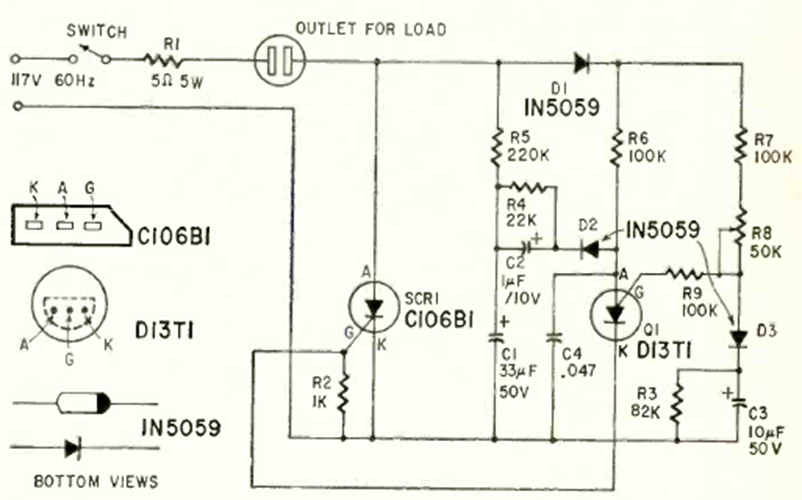

Este circuito con un transistor unijunción programable se encontró en una revista de Radio Electronics de diciembre de 1968. El circuito es un control de media onda solo para lámparas incandescentes.




| Clique na imagem para ampliar |
