Dip meter con diodo túnel (CIR23561S)

Written by: Newton C. Braga
Category: Banco de circuitos

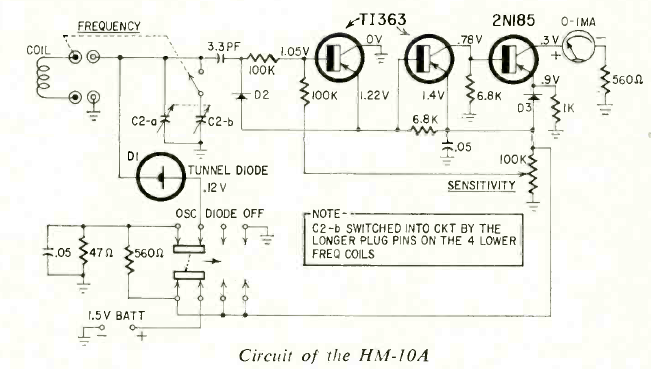

Este es el circuito del HM-10ª, un instrumento vendido por Heathkit. El circuito es de una Radio Electrónica de mayo de 1963. La indicación es mediante un instrumento analógico.




| Clique na imagem para ampliar |
