Interruptor con llave mediante SCR (CIR23906S)

Written by: Newton C. Braga
Category: Banco de circuitos

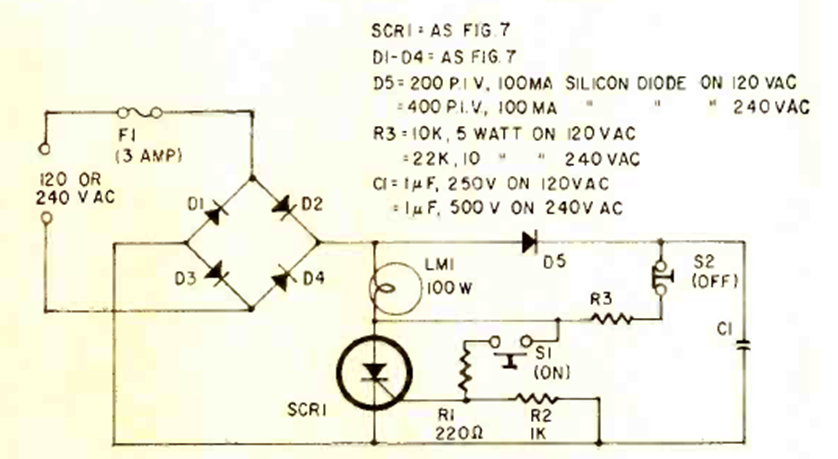

Este circuito para la red eléctrica fue encontrado en la revista Radio Electronics de junio de 1969. El SCR y los diodos son según la potencia de la carga controlada.




| Clique na imagem para ampliar |
