Amplificador de coche (CIR23975S)

Written by: Newton C. Braga
Category: Banco de circuitos

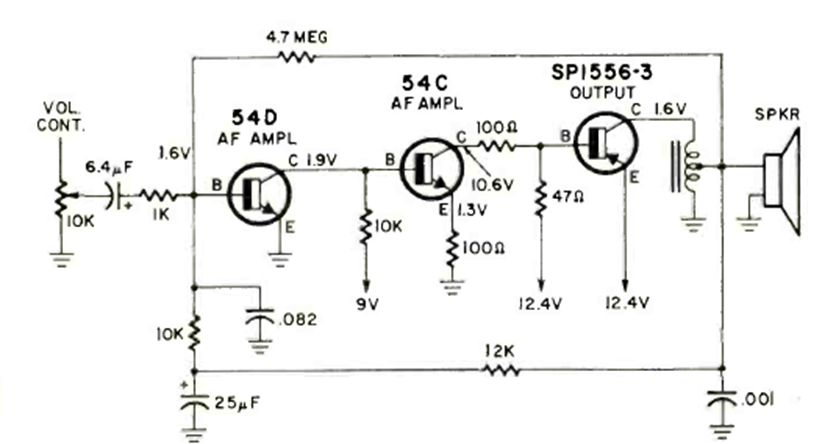

Esta etapa amplificadora estaba equipada con una radio Motorola de los años 70. Los transistores eran de la época y la salida con un solo transistor usaba un autotransformador.




| Clique na imagem para ampliar |
