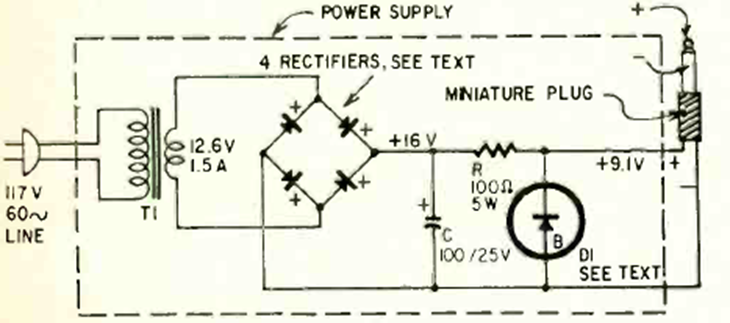

Este circuito está regulado por zener y proporciona una tensión de 9 V. El circuito es de una Radio Electrónica de noviembre de 1965. La corriente depende del transformador y también de la disipación del zener junto con el valor de la resistencia R.
