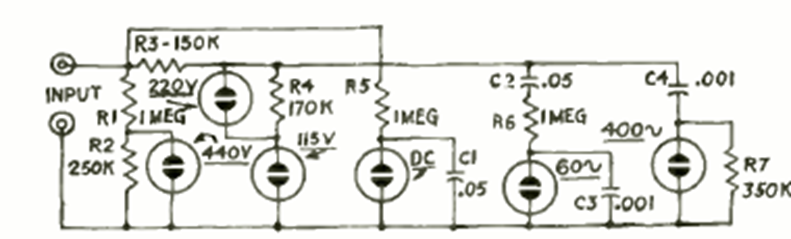

Este circuito fue obtenido de Radio Electronics en mayo de 1967. El circuito consta de un sistema que selecciona la tensión que encenderá la lámpara de neón correspondiente. El circuito funciona hasta 440 V.
