Intercomunicador bidireccional (CIR23261S)

Written by: Newton C. Braga
Category: Banco de circuitos

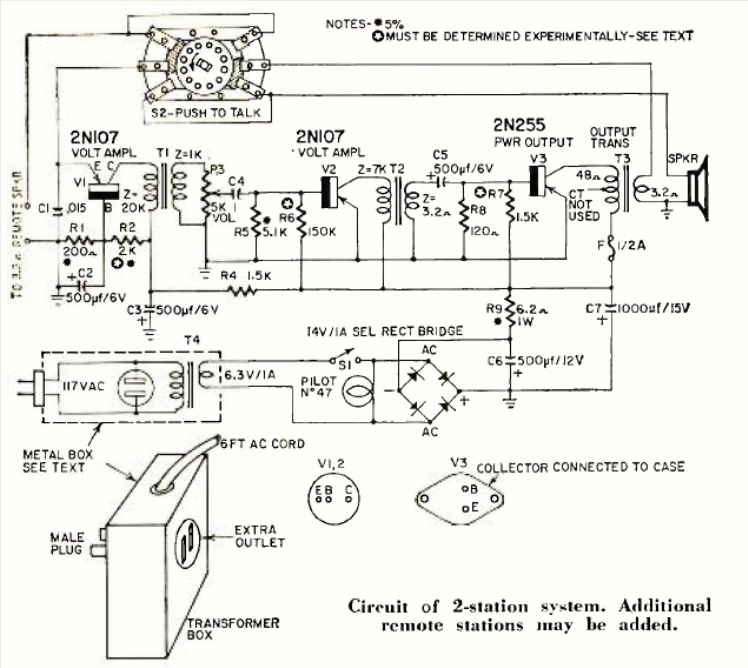

Este circuito fue encontrado en la revista Radio Electronics de junio de 1958. La distancia máxima depende de las pérdidas en los cables. Se pueden agregar más estaciones.




| Clique na imagem para ampliar |
