Transmisor CW de onda corta (CIR23185S)

Written by: Newton C. Braga
Category: Banco de circuitos

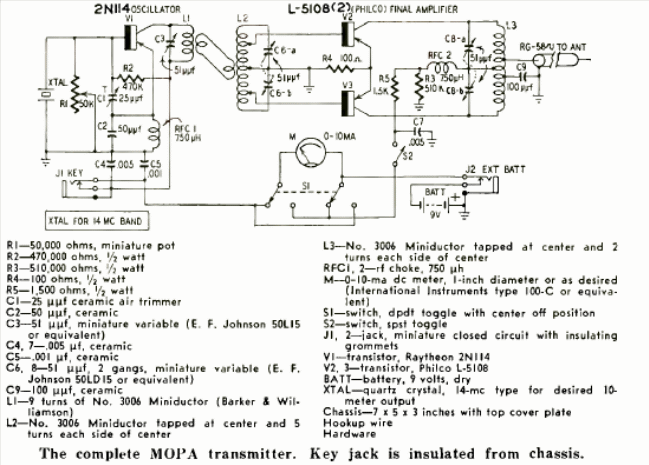

Este transmisor de telegrafía de baja potencia de 20 mW se encontró en una revista Radio Electronics de mayo de 1957. El autor ha logrado comunicarse con 20 estados de EE. UU. utilizando este transmisor.




| Clique na imagem para ampliar |
