1956 Radio Comercial Westinghouse (CIR23158S)

Written by: Newton C. Braga
Category: Banco de circuitos

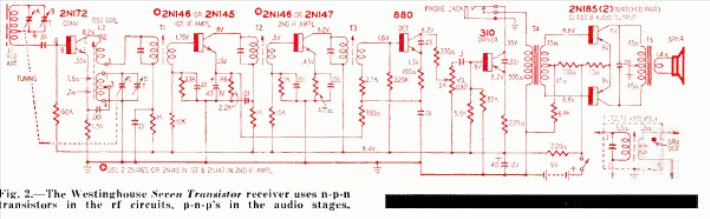

El diagrama que presentamos fue encontrado en la revista Radio Electrónica de noviembre de 1956. Corresponde a un tipo comercial de la época alimentado por baterías.




| Clique na imagem para ampliar |
