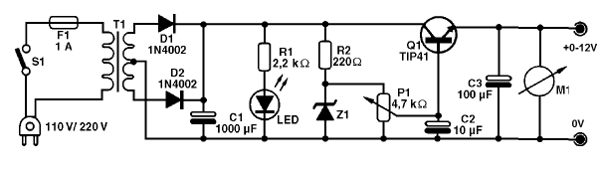

Esta fuente puede proporcionar tensiones de alimentación de 0 a 12 V en las corrientes de hasta 2, establecidas en el potenciómetro P1. El transistor debe estar provisto de un buen radiador de calor y el diodo Zener es de 12V6 con 1W disipación. El devanado secundario del transformador puede ser de 12 + 12 V o 15 +15 V con una corriente de 2 A. El indicador de tensión de salida es opcional, ya que en su lugar se puede utilizar el multímetro. El circuito no tiene protección contra cortocircuitos en la salida. Puede mejorar su desempeño con el aumento del capacitor de filtrado C1 a 2 200 uF o incluso 4,700 uF. La tensión de trabajo de este componente debe ser de al menos 25 V.
