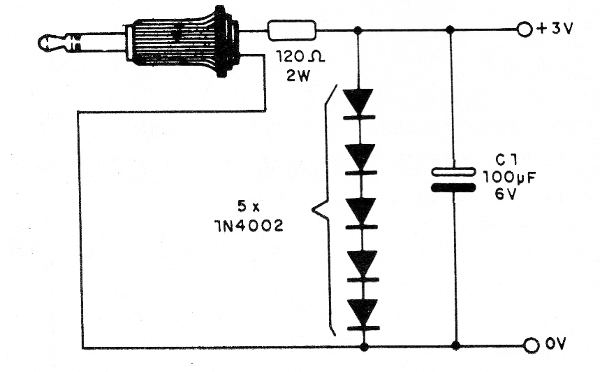

Este circuito convierte fuentes fijas de 9 o 12 V en 3 V para alimentación de circuitos utilizando dos pilas pequeñas. El enchufe para fuente de alimentación puede ser reemplazado por un adaptador de coche de 12 V. Para la entrada de 6 V puede ser un resistor 47 ohmios x 2 W. La corriente máxima del reductor es del orden de 50 mA. Los diodos también pueden ser el 1N4004 y el capacitor puede tener valores entre 100 a 1 000 µF.
