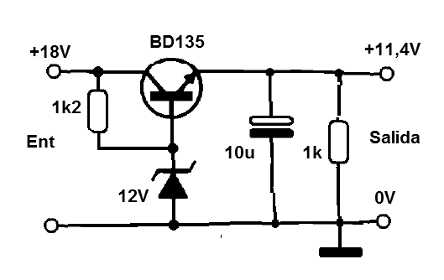

El propósito de este circuito es para regular la tensión de salida de una fuente a 11,4 V u otro valor dado por el Zener menos 0,6 V. El transistor puede ser BD135 para corrientes de hasta 500 mA o TIP32 para corrientes de hasta 2 A . El transistor debe estar provisto de radiador de calor. Se obtuvo el documentación de un circuito de 1980. La tensión de entrada debe ser al menos 2 V más alta que la tensión de salida deseada. La tensión se puede modificar cambiando el diodo Zener.
