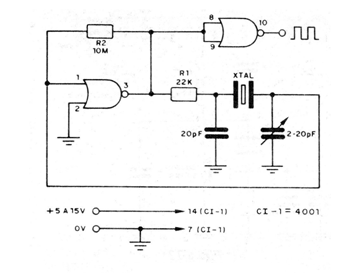

Para la lógica digital CMOS tenemos el circuito representado en la figura. Se basa en el circuito integrado 4001 , que puede operar en frecuencias hasta 5 MHz aproximadamente. EI calibrado del puente de funcionamiento se hace en el trimmer y los componentes C1 y R1 deben ser calibrados en función de la frecuencia y del tipo de cristal, de modo que haya oscilación. La señal de salida es también rectangular y la alimentación puede hacerse con tensiones entre 5 y 15V. Observe en el diagrama los puntos de alimentación del integrado en los pinos 14 y 7.
