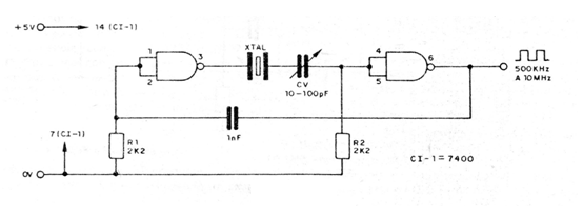

EI oscilador que muestra la figura utiliza dos puertas NAND de las cuatro existentes en un integrado TTL 7400. El cristal utilizado opera en la frecuencia fundamental y puede tener valores entre 500 kHz y 10 MHz. EI trimmer CV permite ajustar el punto ideal de oscilación con mayor rendimiento para el circuito. La alimentación debe hacerse con una tensión de 5 V y la señal obtenida en la salida es rectangular. Este circuito puede ser usado como base de tiempo de instrumentos digitales, tales como frecuencímetros, contadores, cronómetros, etc.
