Amplificador de 40 W a 175 MHz (CIR22211S)

Tomado de un Radio Handbook de 1977, este amplificador de comunicaciones utiliza transistores de potencia contemporáneos.

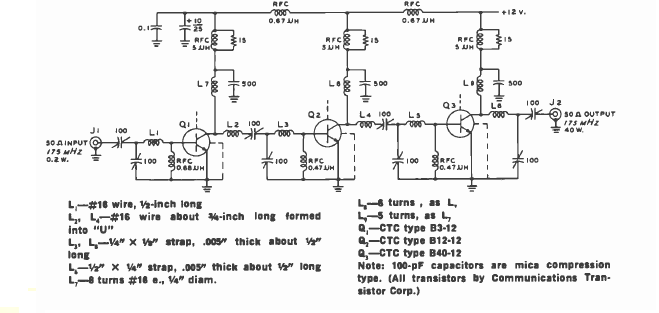

Amplificador de 40 W a 175 MHz | Haga click en la imagen para ampliar |
