Disparador de SCR (CIR20808S)

: Written by: Newton C. Braga; Category: Banco de circuitos

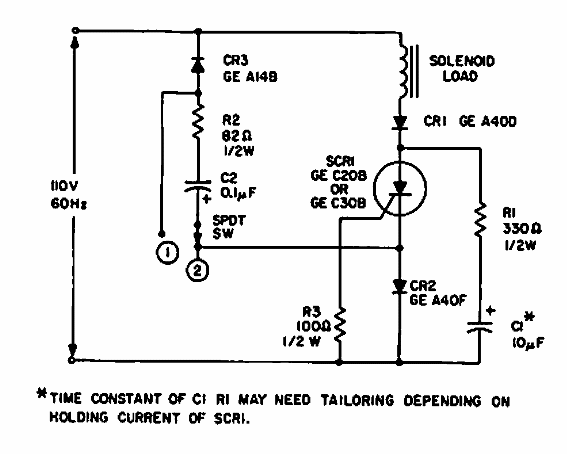

Este circuito está diseñado para activar SCR en el semiciclo positivo para el control del solenoide. El circuito es del Manual SCR de General Electric de 1967.

Disparador de SCR
