Driver de altavoz TTL (CIR20463S)

Written by: Newton C. Braga
Category: Banco de circuitos

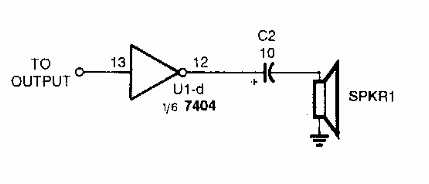

En el circuito que se muestra en la figura tenemos la forma de excitar un pequeño altavoz desde una salida TTL. Normalmente, el altavoz debe tener una impedancia de 32 a 100 ohms.



Driver de altavoz TTL
Driver de altavoz TTL
