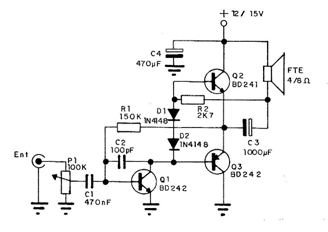

El circuito mostrado utiliza varios transistores, el primero (Q1) en clase A para amplificar la señal de audio en sus dos semiciclos y las dos siguientes salidas en clase B, cada una amplificando la mitad de los semiciclos de la señal de audio para entregarla al vocero. Con una fuente de alimentación de 12 a 15 voltios, este amplificador proporciona cerca de 5W de salida, lo que significa que puede usarse como amplificador para radios pequeñas y walkman, o incluso para pequeños sistemas de sonido e intercomunicadores.
Amplificador de audio
