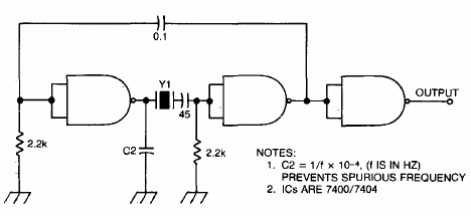

Oscilador TTL de 1 a 10 MHz
Este oscilador de cristal utiliza TTL convencional y debe alimentarse con 5 V. El capacitor C1 depende de la frecuencia y debe ser de tipo cerámico. La salida es una señal rectangular.
