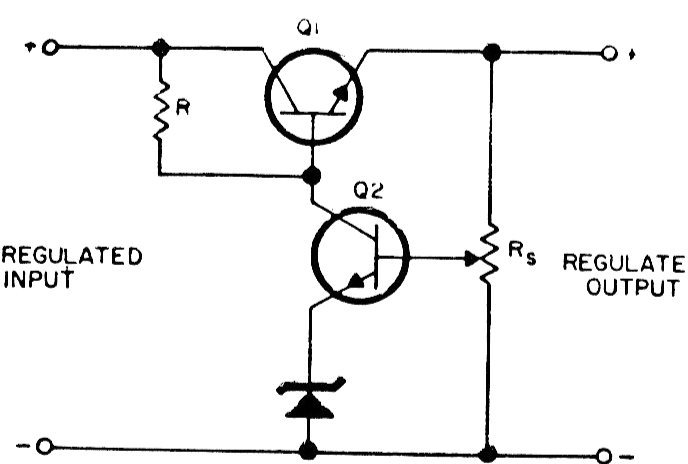

En la figura tenemos la configuración de un regulador de voltaje variable con dos transistores y un diodo zener. El transistor principalmente, dependiendo de la corriente de salida, debe estar equipado con un disipador de calor. Los componentes se calculan según las características de los transistores y la tensión de salida.
Regulador con dos transistores | Haga click en la imagen para ampliar |
