Reductor 12 a 6 V (CIR20190S)

Written by: Newton C. Braga
Category: Banco de circuitos



Este circuito es de una antigua documentación americana y se sugiere su uso en motos de 12 V para alimentar radios de 6 V. El transistor puede ser el BD136 y BC548.

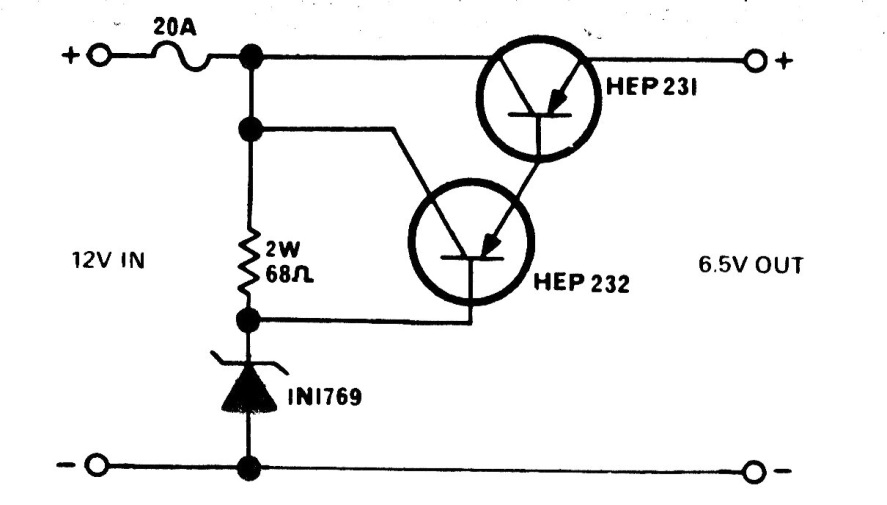

Reductor 12 a 6 V
Reductor 12 a 6 V | Haga click en la imagen para ampliar |
