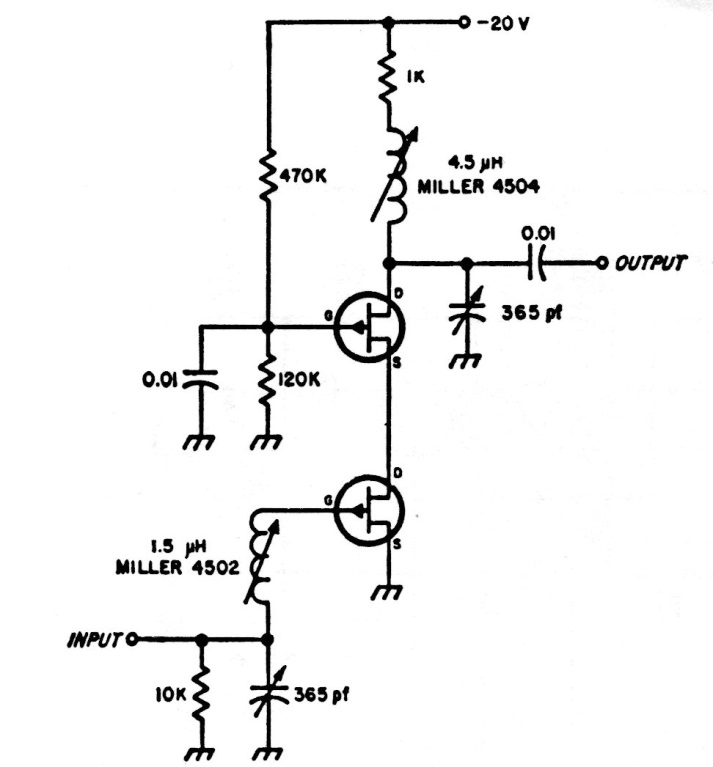

Este paso de amplificador de frecuencia intermedia que utiliza 2 FET de unión tiene una ganancia de 20 dB. La banda de paso es de 4 MHz. Los FET son para propósito general, hay varios tipos que sirven en este circuito como el BF245.
FI de 20 MHz con FET | Haga click en la imagen para ampliar |
