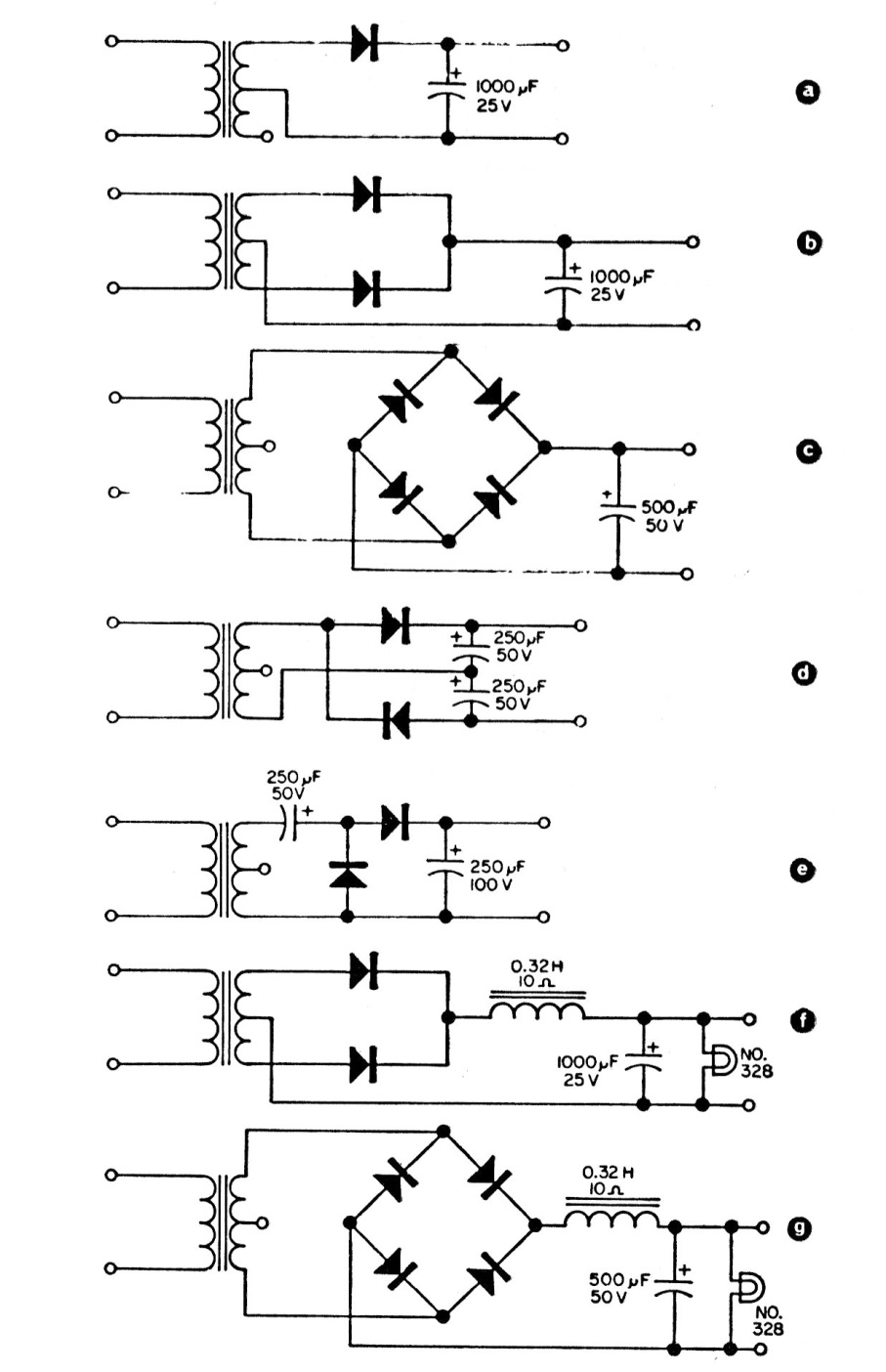

En la siguiente figura tenemos las principales configuraciones de fuentes de alimentación con los pasos de rectificación y filtrado más utilizados. Los componentes deben estar de acuerdo con la tensión actual deseada en cada caso.
Configuración de fuente simple | Haga click en la imagen para ampliar |
