El amplificador operacional utilizado en este proyecto ya no existe, pero el circuito se puede adaptar para operar con operadores modernos. La fuente de alimentación debe ser simétrica. El circuito es de una publicación estadounidense de los años 80.

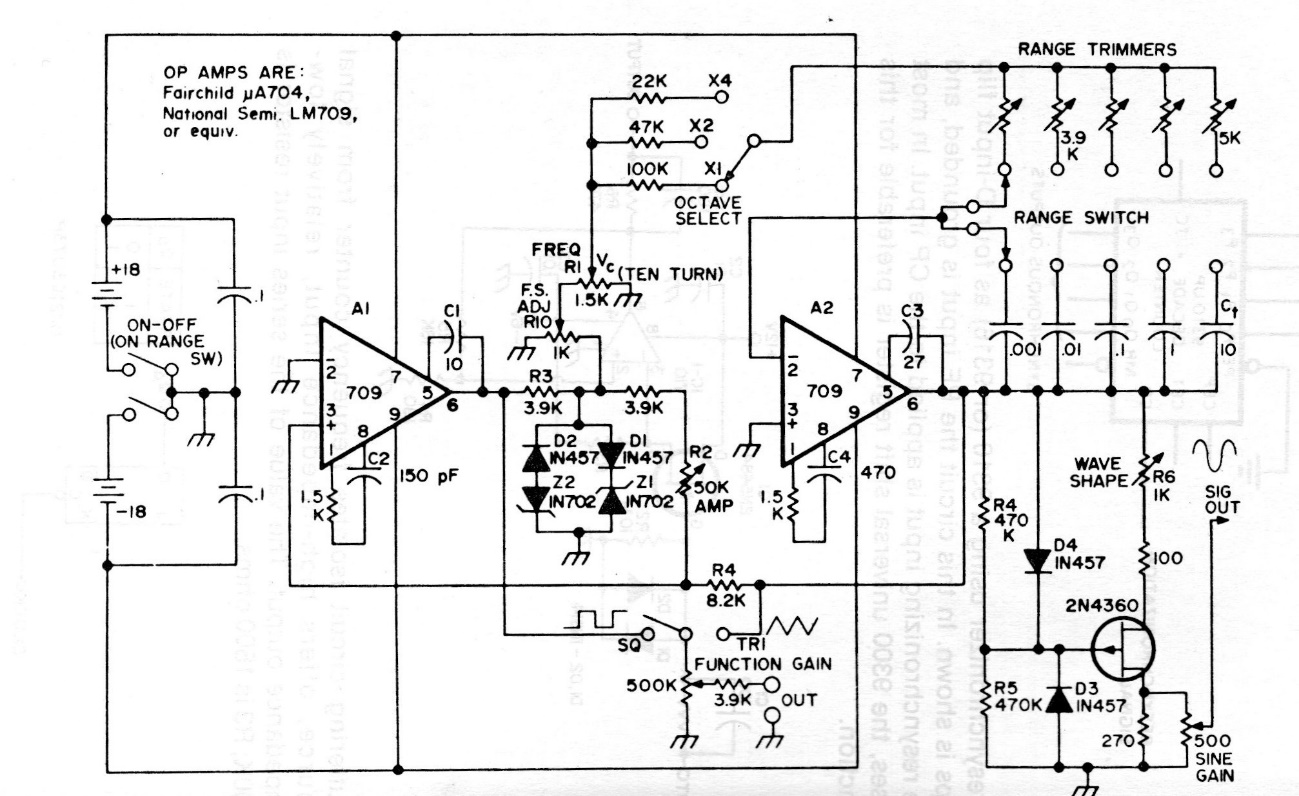

Generador de funciones | Haga click en la imagen para ampliar |
